1、概述

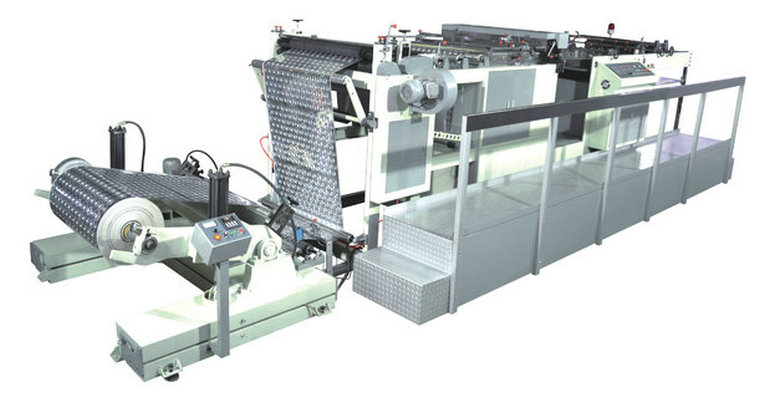

HQA-C型電腦定位精密橫切機集光電、機械、電氣、液壓、氣壓為一體，采用PLC集中控制、伺服驅動、高精度的橫向與縱向色標識別、自動糾偏、變頻調速等先進技術，其人機界面觸摸屏可方便地設定系統參數及顯示機器的運行數據及狀態。
本機不但可以準確進行常規的自動識標縱橫裁切，還可以輕松完成目前公認精度要求。更高的自動識標跟蹤、前后左右對碼縱橫切工藝。簡介如下：
本機既具有橫向左右對碼裁切功能，還具有縱向前后對碼高精度切邊、自動收料、自動插標、自動齊紙功能，其獨具的自動識標跟蹤前后左右對碼高精度裁切，特別適用于高檔包裝的鐳射防偽卡紙及其它表面印有標志的卷筒材料高精度縱橫識標裁切和定長裁切。
近年來，許多高檔卷筒包裝材料的縱向與橫向印刷有縱橫切數碼標志線，生產中要求精密的修邊和橫切才能達到下工序的高精度制作，裁切時橫切與縱切要保證每張的材料裁切數碼標志線中的切點一致，在實際生產中，假設縱向與橫向的切點在數碼標志線中的數字5號，整卷材料切出的片張切點都應在5±1號點以?xún)?nèi)。
本機可以輕松地完成上述超高精度裁切的要求，說明本機在卷筒卡紙切片精度上已處于國內外領先地位！
2、主要技術參數
|
項目/型號
|
1050
|
1200
|
1300
|
|
定位對碼裁切
|
≤90次/分
|
≤90次/分
|
≤90次/分
|
|
最高裁切速度
|
120次/分
|
120次/分
|
120次/分
|
|
最大裁切寬度
|
1000㎜
|
1150㎜
|
1250㎜
|
|
最大裁切長度
|
＜1300㎜
|
＜1300㎜
|
＜1300㎜
|
|
裁切精度
|
±0.15㎜
|
|
紙張厚度
|
100g/㎡～400g/㎡
|
|
裝機功率
|
≤15kw
|
|
